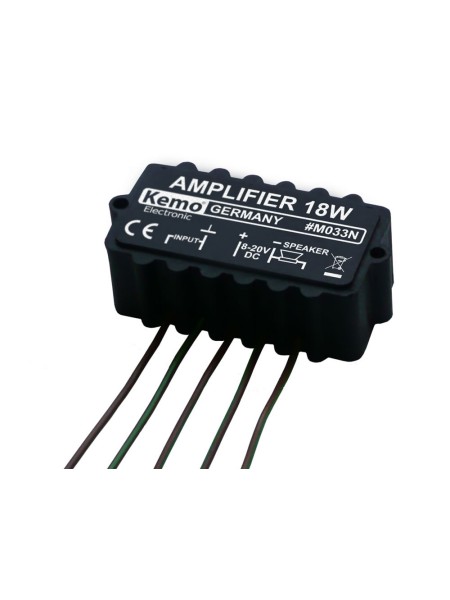

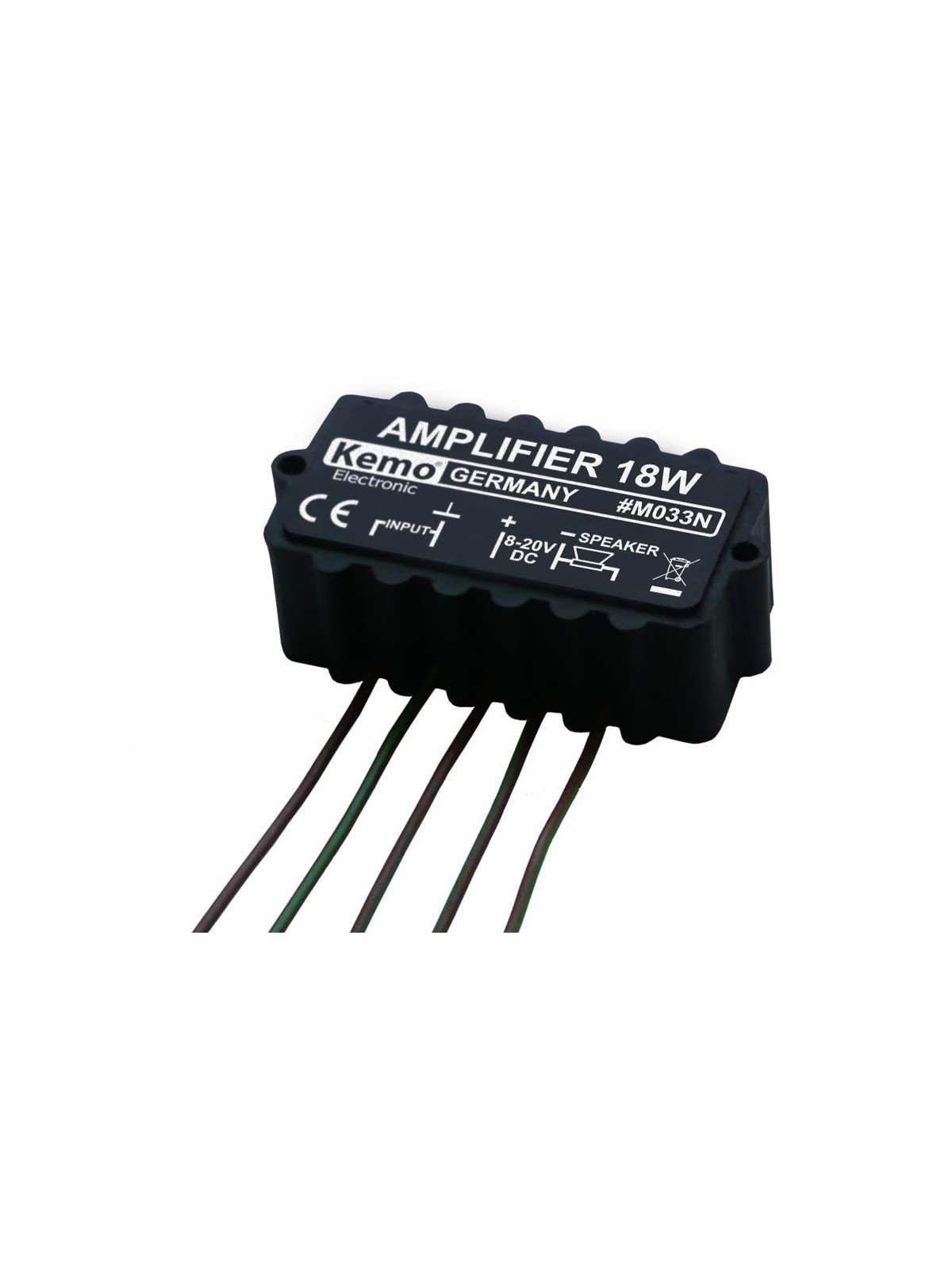

Ojačevalec zvočnika KEMO M033N

Robusten ojačevalni modul za univerzalno uporabo kot ojačevalnik za zvočnike. Modul je zalit in tako zaščiten pred vlago in tresljaji. Zalivna masa in ohišje modula sta izdelana iz posebne umetne mase, ki dobro prevaja toploto. Dodatno hladilno telo ni potrebno. Modul je elektronsko zaščiten pred pregrevanjem in preobremenitvijo.

• Zaščita pred pregrevanjem in preobremenitvijo
• Robustna izvedba za univerzalno uporabo

Tehnični podatki KEMO M033N

• Priključek za zvočnik: 4–16 Ω
• Frekvenčno območje: ca. 40–20000 Hz
• Delovna napetost: 9 V/DC, 12 V/DC, 18 V/DC, 20 V/DC
• Impedanca (številčna): 4 Ω
• Izhodna moč: 18 W
• Izhodna moč (maks.): 18 W
• Dolžina:70 mm
• Višina: 23 mm
• Širina: 36 mm
• Obratovalna napetost: 8 - 20 V/DC
• Poraba toka: Maks. 800 mA

Namen uporabe

Ojačenje šibkih AF signalov za reprodukcijo zvočnika.

Navodila za namestitev

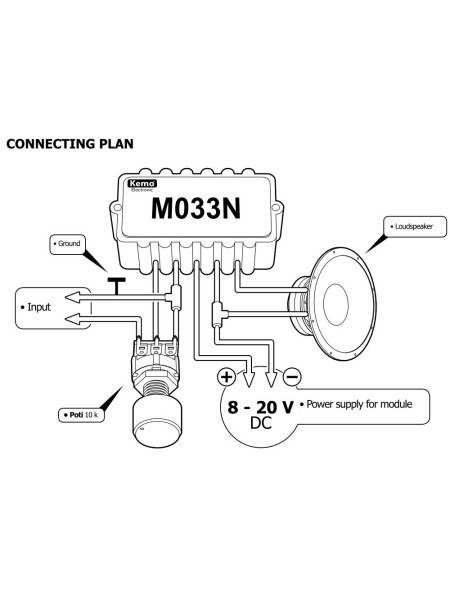

Modul je potrebno priklopiti kot prikazuje slika. Kabel proti nadzoru glasnosti (ni pritrjen) je lahko dolg največ 10 cm. Obratovalna napetost je lahko v območju 8 do 20 voltov (baterija ali stabilizirano napajanje). Prosimo poskrbite, da je na voljo zadostna električna moč (največ 800mA). Zato ne uporabljajte prešibkih baterij ali napajanja! Največja moč 18W se doseže samo pri 20V in 4‐ohmskemu zvočniku. V primeru nizkih obratovalnih napetosti in/ali višje upornih zvočnikih, se temu ustrezno zniža moč. Če vhodni signal prihaja po kablu, ki je daljši od 10cm, je potrebno uporabiti zaščitni kabel. Zaščita kabla je povezana na maso (negativni pol povezave napajanja na modulu). Če so priključeni viri signala s prenizko izhodno močjo (na primer dinamični mikrofon), je potrebno zaporedno priključiti predojačevalnik (na primer Kemo M040N).

POZOR: previsoka obratovalna napetost (> 20V) in prenizka obremenitev zvočnika (< 4Ω) modul uniči! Zaradi varnosti prosimo najprej preverite obratovalno napetost, ker obstajajo “destabilizirani“ napajalniki, ki imajo previsoko “napetost praznega teka“! Kljub temu, da je modul za kratek  čas “zaščiten pred kratkim stikom“, na dolgi rok prenizka impedanca zvočnika povzroči okvaro. Ker je funkcija vsakega modula natančno preizkušena pred odpremljanjem iz tovarne, zamenjava na stroške proizvajalca iz zgoraj navedenih razlogov ni možna!
