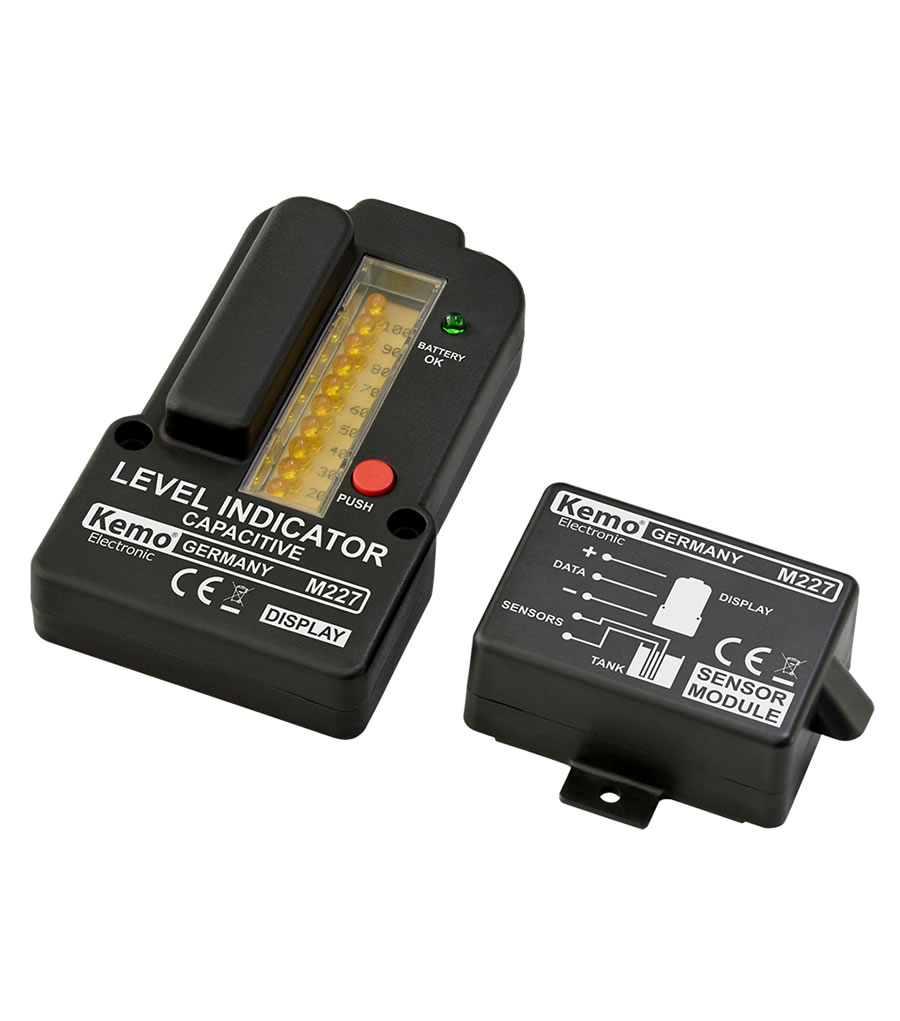

KAPACITATIVNI MERILEC NIVOJA TEKOČIN V SODIH IN REZERVARJIH KEMO M227
KEM227 4024028032276
Indikator nivoja za rezervoarje s tekočino s kapacitivnim zapisom meritev (neobčutljiv na umazanijo in usedline v vodi). Uporablja se lahko tudi za preverjanje ravni tekočin, ki kemično napadajo kovinske senzorje. Samo za tekočine, kot je čista ali umazana voda, tekoči gnoj ali podobno, ne za olja ali vnetljive tekočine. Spremljanje meritve poteka z 2 vzporedno speljanima izoliranima kabloma, ki sta potopljena v tekočino in s spreminjanjem kapacitivnosti prikazujeta nivo tekočine. Izmeriti je mogoče rezervoarje z največjo višino polnjenja 0,5 - 2 m (kabli niso vključeni).
Tehnični podatki Kemo M227:
- Delovna napetost: 9V blok baterija
- Trajanje prikaza: Dokler je pritisnjen testni gumb
- Trenutna poraba: Samo dokler je pritisnjen testni gumb: pribl. 10 - 20 mA (odvisno koliko LED diod sveti)
- Princip merjenja: kapacitivni (kapacitivnost med obema merilnima kabloma se spreminja, ko se spreminja nivo tekočine)
- Zaslon: 10 LED diod v korakih po 10 (10 - 100 %)
- Natančnost: pribl. 10 %
- Merljiva višina polnjenja: pribl. 0,5 - 2 m
- Največja dolžina kabla med senzorskim modulom in prikazovalno enoto: 100 m
- Mere prikazovalne enote: pribl. 131 x 78 x 36 mm
- Mere senzorskega modula: pribl. 83 x 51 x 32 mm (brez pritrdilnih ušes)

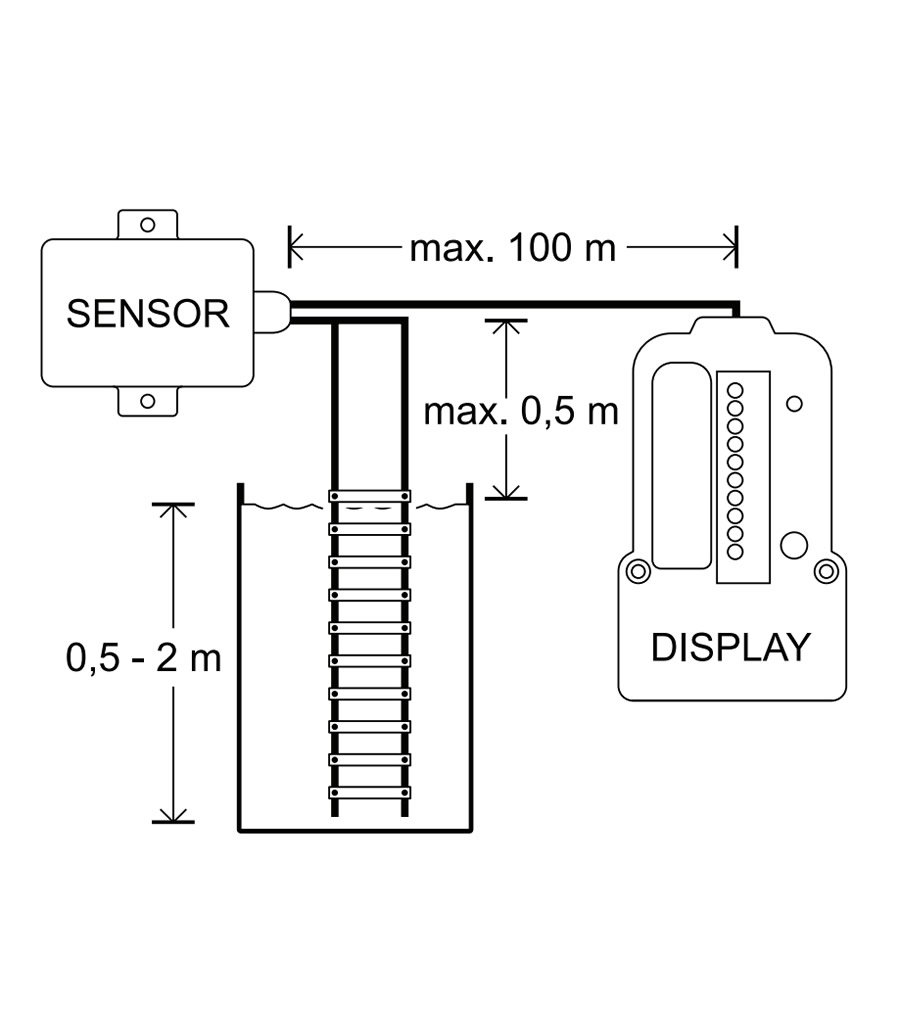

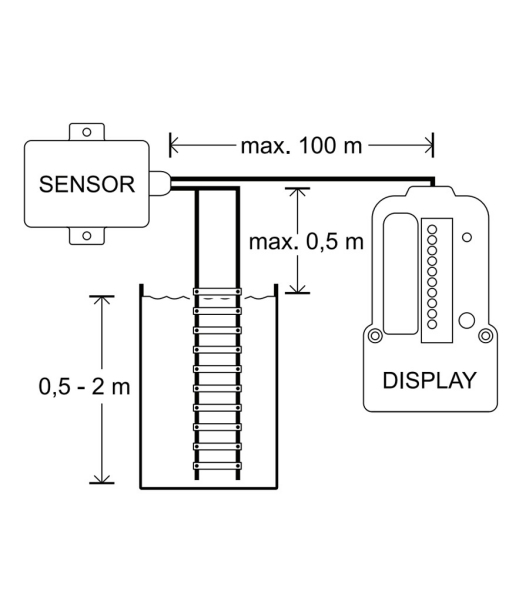

Shema priklopa kapacicativnega merilca nivoja tekočin Kemo 227:

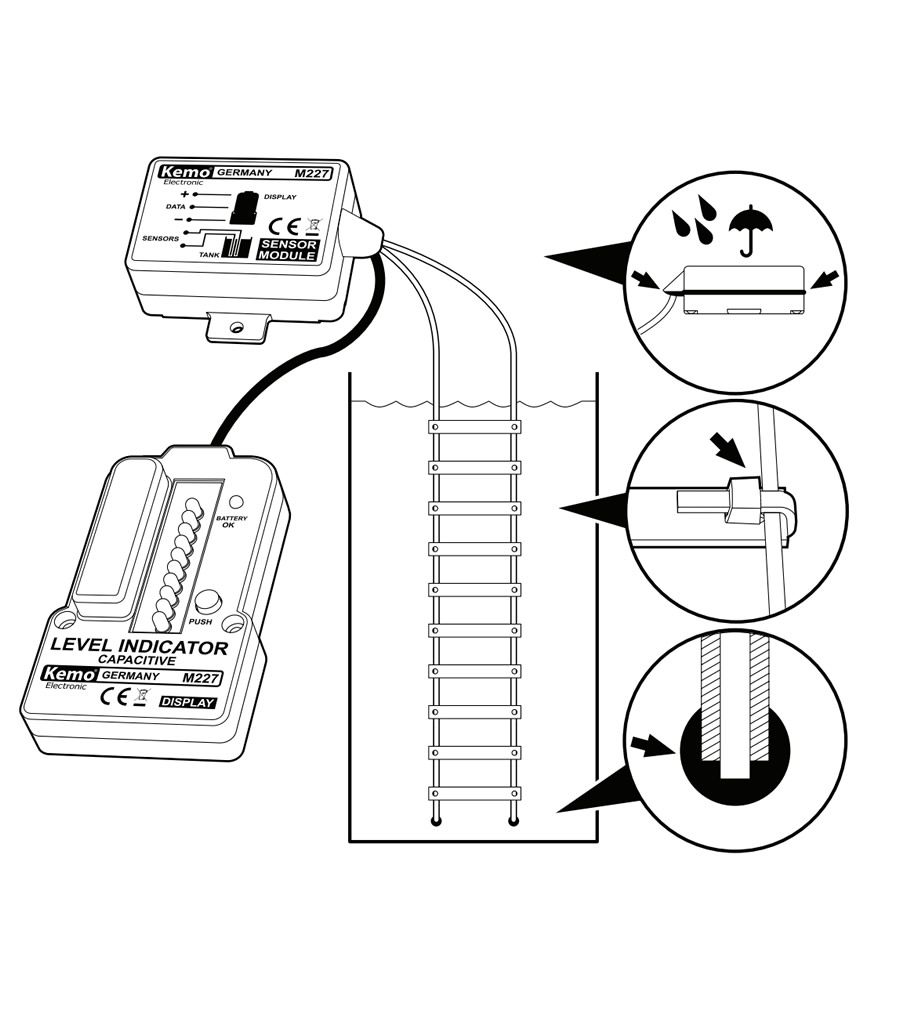

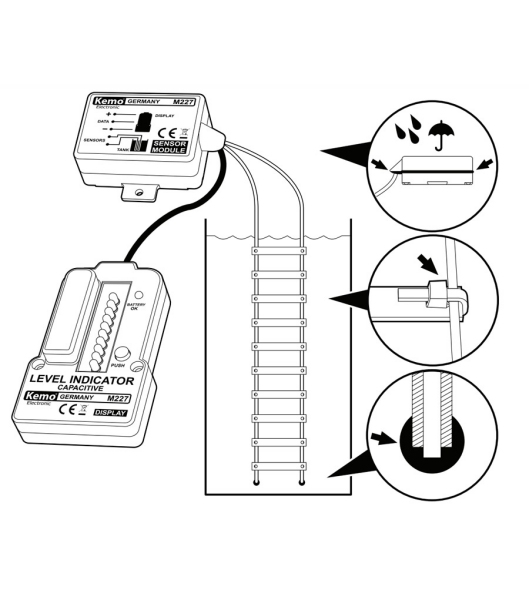

Ohišje s senzorskim modulom mora biti nameščeno v neposredni bližini rezervoarja za tekočino, kot je prikazano na risbi. Pri tem senzorskem modulu se merilni kabel napelje v rezervoar z uporabo dveh enopolnih kablov v skladu z risbo. Dva vzporedna enopolno izolirana kabla sta nameščena v rezervoar s priloženimi distančniki in pritrjena tako, da vodita naravnost navzgor od dna rezervoarja do senzorskega modula. Priloženih je 10 kabelskih distančnikov, ki jih s priloženimi kabelskimi vezicami enakomerno porazdelite po celotni potopni dolžini. Kabel v rezervoarju je lahko 0,5 do max. 2 m dolžine in se nato z najkrajšimi možnimi kabli (maks. 0,5 m razdalje med zgornjim robom tekočine in priključno letvijo v senzorskem modulu) napelje do priključne letve v senzorskem modulu. Ta kabel napeljite v senzorski modul neposredno pri rezervoarju ali pa ga položite v plastično cev (največ 0,5 m) do senzorskega modula. Plastična cev mora imeti najmanj 10 mm oddaljenosti od kovinskih plošč ali podobnega. Kabel med rezervoarjem in senzorskim modulom se ne sme premikati (fiksirati) v vetru, saj se v nasprotnem primeru izmerjena kapacitivnost nenehno spreminja in s tem tudi LED prikaz. Kabel med senzorskim modulom in prikazovalno enoto mora biti tripolni in ga je mogoče položiti po potrebi (maks. 100 m dolžine).
Zelo pomembno: Konci bakrenih kablov, ki so potopljeni v rezervoar, morajo biti 100 % izolirani. Konci žice ne smejo imeti prevodne povezave s tekočino, sicer sistem ne bo deloval. Za izolacijo koncev kabla je primerna kapljica talilnega lepila ali kaj podobnega.
Pomembno: Elektronika v ohišju "senzorskega modula" je izjemno občutljiva na vlago. Ohišje mora biti montirano na suhem (npr. nanj položite pokrov za zaščito pred dežjem) in po namestitvi kablov in po prvem uspešnem preizkusu delovanja je treba ohišje senzorskega modula popolnoma nepredušno zapreti s silikonom ali čim podobnim. (hermetično zatesnite celoten spoj ohišja in izhod kabla). Prikazovalno enoto lahko namestite kamor koli (odporen na dež, ni pa vodotesen).
Začetek delovanja: V prikazovalno enoto vstavite blok baterijo 9V. Nato se nastavi prikazovalna enota: 2 trim krmilnika sta nameščena znotraj prikazovalne enote poleg priključnega bloka. Začetno točko spodnje LED diode nastavite s krmilnikom „Tank prazen“, začetno točko zgornje LED pa s krmilnikom „Tank poln“. Torej, napolnite rezervoar samo do skoraj 10% in nastavite krmilnik "Tank prazen", tako da spodnja LED za 10% zasveti, ko pritisnete gumb na prikazovalniku. Nato se rezervoar napolni in krmilnik »Tank full« nastavimo tako, da deseta LED dioda samo zasveti. Če ne morete napolniti in izprazniti rezervoarja za nastavitev, nastavite prikaz na naslednji način: Najprej potopite le pribl. 5 cm merilnega kabla v tekočino (ostalo je zunaj posode) in nastavite prikaz na prvo LED. Nato celotno dolžino merilnega kabla (ki ustreza maksimalni višini polnjenja) potopite v tekočino in nastavite krmilnik »Tank poln« tako, da ob pritisku na tipko le zasveti deseta LED. Nato zaprite ohišje s 4 vijaki in sistem je pripravljen za delovanje. Merilni kabli morajo biti seveda napeti na izolacijsko palico (npr. plastično cev) v skladu z risbo: Spodnji konec kabla je na dnu rezervoarja, merilni kabli pa so napeti do zgornjega nivoja tekočine. Če je rezervoar kovinski ali vsebuje kakšne večje kovinske dele, mora biti razdalja do teh kovinskih delov ali kovinske stene rezervoarja najmanj >30 cm (sicer lahko pride do napak pri merjenju zaradi merjenja kapacitivnosti). Če je vse pravilno nameščeno, pritisnite tipko na prikazovalniku: svetleče LED diode prikazujejo nivo tekočine v rezervoarju, LED zgoraj desno, ki prav tako sveti, pa pomeni, da je baterija še v redu. Če ta LED ne sveti več, je treba baterijo zamenjati (tudi če druge LED še vedno svetijo, lahko pride do napak pri merjenju).
Namenjeno za uporabo: Merjenje nivoja v rezervoarjih čiste in umazane vode.
V paketu dobite: 1 sensorski modul, 1 prikazovalna enota, 10 kabelskih distančnikov, 1 navodila, 20 kabelskih vezic
